Jste tady: Dům - UPS On-line 3/3 fáze - ORVALDI V10-20KRT
série: UPS On-line 3/3 fáze

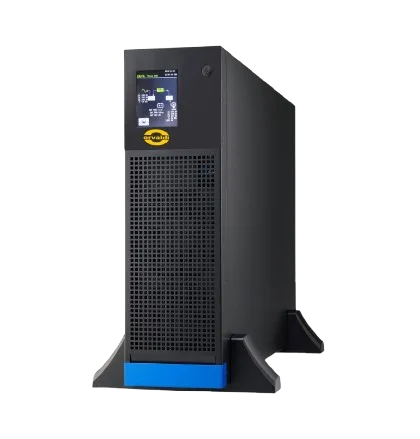

ORVALDI V10-20KRT 3-3/3-1
Výkonný a flexibilní zdroj UPS ORVALDI V10-20KRT lze instalovat v sestavách TOWER nebo RACK a zajistit tak špičkovou ochranu a kvalitu napájení. Je ideální pro zabezpečení provozu před neočekávanými výpadky v datových centrech, laboratořích a kritické infrastruktuře.
VLASTNOSTI PRODUKTU:
- Podpora kritické infrastruktury a ochrana proti výpadkům napájení.
- Plně mikroprocesorové řízení.
- Možnost vzdáleného monitorování provozu zařízení.
- Nulová doba spínání.
- Čistá sinusovka
- Funkce studeného startu.
- Snadno čitelný LCD displej.
- Možnost paralelního provozu s jiným zařízením.
- Uživatelsky přívětivé zařízení.
- Konektor EPO.
- Konektor EMBS.
SEZNAM APLIKACÍ:
- Telekomunikační zařízení.
- Laboratoře a vědecký výzkum.
- Servery a datová centra.
- Průmyslová zařízení.
- Kritická infrastruktura.
Software - ViewPower
User ManualMOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).
Topologie
UPS pracuje s technologií VFI on-line, která zajišťuje nejvyšší kvalitu napájení připojených zařízení. Klíčovou vlastností tohoto řešení je plynulý přechod mezi provozními režimy, který zajišťuje kontinuitu a optimální ochranu všech kritických systémů.
Displej
Zařízení je vybaveno uživatelsky přívětivým displejem s piktogramy, které jasně ukazují stav a provoz UPS. Jeho kompatibilita s instalacemi RACK i TOWER umožňuje flexibilní přizpůsobení různým prostorovým konfiguracím.
- Možnost montáže do skříně RACK nebo jako zdroj typu TOWER
- Konfigurovatelný zdroj napájení: 3-fázové na 3-fázové nebo 3-fázové na jednofázové
- Účiník: Výstupní účiník 1,0
- Dotykový displej: 3,5palcové intuitivní rozhraní pro snadné ovládání
- Vypínač EPO (nouzové vypnutí)
- Paralelní provoz: Podporuje až tři jednotky pro zvýšení výkonu
- Super nabíječka: 12A nabíječka
- Kompatibilní s generátory
- Režim bypassu: Údržbový bypass (MBS - Maintenance Bypass)
- Komunikace: Standardní: USB, volitelně: SNMP, AS400, WiFi modul
- Rozměry UPS: 438 x 133 x 680 mm [rack 3U] (š x v x h)
.svg)
EMBS
Konektor EMBS umožňuje inteligentní připojení externího servisního bypass modulu. To umožňuje bezpečné obcházení UPS během servisu nebo údržby, přičemž je zachováno nepřetržité napájení připojených zařízení. Systém je navržen tak, aby automaticky detekoval otevření krytu externího bypassu a přepnul do režimu interního bypassu, čímž zabrání náhodnému přepnutí a možnému poškození UPS i připojených zařízení.
Objízdná trasa pro údržbu
Konektor EMBS umožňuje inteligentní připojení k externímu servisnímu bypassovému modulu, což umožňuje bezpečný bypass UPS během údržby a zároveň zajišťuje kontinuitu napájení připojených zařízení.
 |
|
1 - COLD START switch |
 |
Komunikace
Funkce pro řízení a monitoring sítě
- Umožňuje řízení a monitoring více UPS jednotek přes LAN a INTERNET.
- Uživatelsky přívětivý graf analýzy výkonu: statistiky událostí, export historických dat v grafech.
- Grafy UPS dat v reálném čase (napětí, frekvence, úroveň zátěže, úroveň baterie).
- Bezpečné vypnutí operačního systému a ochrana proti ztrátě dat v případě výpadku napájení.
- Upozornění na varování pomocí zvukového alarmu, vysílacího programu, mobilního messengeru a e-mailu.
- Plánované zapnutí/vypnutí UPS, test baterie, programovatelné řízení zásuvek a ovládání zvukového alarmu.
- Ochrana heslem a správa vzdáleného přístupu.
- Podporuje VMware ESX a ESXi.
- Vícejazyčná podpora: angličtina, němčina, francouzština, španělština, italština, portugalština, polština, čeština, ruština, ukrajinština, turečtina, čínština.
UPS je vybaven USB a RS232 porty, stejně jako slotem pro SNMP kartu, což umožňuje jednoduché řízení a vzdálený monitoring z počítače, čímž zvyšuje bezpečnost připojených zařízení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Chytrý software pro řízení a monitoring více UPS přes LAN a Internet. | Pokročilý software pro řízení a monitoring více UPS přes LAN, Internet a SNMP kartu. | SNMP Web Manager je software pro správu SNMP webových karet. Uživatelé mohou vyhledávat a ovládat všechna SNMP zařízení v LAN pomocí tohoto rozhraní. Poté může uživatel dvojklikem na zařízení otevřít stránku pro monitoring webového serveru. |
Flexibilita instalace
Instalace z 3fázové na 3fázovou nebo z 3fázové na jednofázovou
Instalace z 3fázové na 3fázovou nebo z 3fázové na jednofázovou
Konstrukce UPS umožňuje flexibilní přepínání mezi třífázovým napájením a jednofázovou nebo třífázovou zátěží, což poskytuje maximální všestrannost. Díky tomu lze napájení snadno přizpůsobit různým zařízením a optimalizovat účinnost a spolehlivost systému. Je to ideální řešení pro dynamická IT prostředí, která vyžadují flexibilitu a nepřetržitý provoz.
Redundance a škálovatelnost
.png)
Funkce paralelního připojení umožňuje rozšíření kapacity napájení přidáním dalších jednotek UPS a vytvoření redundantního systému, který zajistí nepřetržitý provoz i v případě výpadku jednoho zařízení. Tato funkce zvyšuje flexibilitu a spolehlivost systému záložního napájení.
Další funkce
Zařízení je vybaveno konektorem EPO (Emergency Power Off), který zajišťuje bezpečnost připojené infrastruktury v případě nouze. Tato kritická funkce umožňuje okamžité vypnutí napájení, čímž se snižuje riziko ohrožení života a zařízení při nepředvídaných událostech.
Režimy účinnosti
Obsahuje režim ECO, který optimalizuje spotřebu energie bez snížení ochrany, takže je energeticky úsporný.
TECHNICKÉ ÚDAJE:
| Model | ORVALDI V10KRT | ORVALDI V15KRT | ORVALDI V20KL | |
| Zdánlivý výkon / činný výkon | 10 kVA / 10 kW | 15 kVA / 15 kW | 20 kVA / 20 kW | |
| Vstup | ||||
| Rozsah napětí | Dolní mez pro přepnutí na baterii | 110 VAC (Ph–N) ± 3 % při 50 % zatížení | ||
| 176 VAC (Ph–N) ± 3 % při 100 % zatížení | ||||
| Mez pro návrat do sítě | Dolní mez pro přepnutí + 10 V | |||
| Horní mez pro přepnutí na baterii | 300 VAC (L–N) ± 3 % při 50 % zatížení | |||
| 276 VAC (L–N) ± 3 % při 100 % zatížení | ||||
| Mez pro návrat do sítě | Horní mez pro přepnutí – 10 V | |||
| Rozsah frekvence | 46 Hz – 54 Hz (50 Hz systém) | |||
| 56 Hz – 64 Hz (60 Hz systém) | ||||
| Fáze | 3 fáze s neutrálem | |||
| Účiník | ≥ 0.99 při 100 % zatížení | |||
| Výstup | ||||
| Výstupní napětí | 3× 360/380/400/415 VAC (Ph–Ph) | |||
| 208/220/230/240 VAC (Ph–N) | ||||
| Regulace napětí (AC režim) | ± 1 % | |||
| Rozsah frekvence (synchronizovaný režim) |
46 Hz – 54 Hz (50 Hz systém) | |||
| 56 Hz – 64 Hz (60 Hz systém) | ||||
| Frekvence (bateriový režim) | 50 Hz ± 0.1 Hz nebo 60 Hz ± 0.1 Hz | |||
| Špičkový proudový faktor | max. 3:1 | |||
| Harmonické zkreslení | ≤ 2 % při 100 % lineární zátěži; ≤ 5 % při 100 % nelineární zátěži | |||
| Přetížení | AC režim | 100–110 %: 60 min; 110–125 %: 10 min; 125–150 %: 1 min; > 150 %: 400 ms | ||
| Bateriový režim | 100–110 %: 60 min; 110–125 %: 10 min; 125–150 %: 1 min; > 150 %: 400 ms | |||
| Doba přepnutí | Střídač ⇿ Bypass | 0 ms (při fázové synchronizaci, < 4 ms) | ||
| On-line ⇿ baterie | 0 ms | |||
| Střídač ⇿ ECO | < 10 ms | |||
| Účinnost | ||||
| AC režim | 95,5 % | |||
| Bateriový režim | 94,5 % | |||
| Baterie | ||||
| Počet | 20 | 32–40 (nastavitelné) | ||
| Nabíjecí proud | 1,0–12,0 A ± 10 % (nastavitelné) | |||
| Nabíjecí napětí | 136,5 VDC ± 1 % | ± 13,65 VDC × N ± 1 % (N = 16–20) | ||
| Fyzické parametry | ||||
| Rozměry D × Š × V (mm) | 680 × 438 × 133 (3U) | |||
| Čistá hmotnost (kg) | 26 | 28 | ||
| Prostředí | ||||
| Provozní teplota | 0 – 40 °C (životnost baterie klesá nad 25 °C) | |||
| Vlhkost | < 95 % nekondenzující | |||
| Provozní nadmořská výška | < 1000 m | |||
| Hladina hluku | Menší než 62 dB @ 1 m | Menší než 65 dB @ 1 m | ||
| Správa | ||||
| Smart RS-232 nebo USB | Software pro Windows 2000/2003/XP/Vista/7/8/10, Linux, Unix a MAC | |||
| Volitelný SNMP | Správa přes SNMP manager nebo webový prohlížeč | |||
